一、概述：

　　FZLQ系列全自動反沖洗濾水器借鑒德國、以色列等國同類產品技術，結合我國水電站實際情況優化精制而成，其獨特二級排污、上腔進水技術的采用，能徹底解決傳統濾水器因塑料泡沫、樹枝、水草等漂浮物而產生卡塞，糊網問題；以及下端進水方式易將泥沙沖進濾網內腔，至使過濾效果下降、糊網頻繁、連續正常工作時間縮短的問題。在電氣控制方式上摒除常規邏輯控制，采用PLC可編程控制方式，實現濾水器在線過濾、自動清洗、分級排污的功能。

　　全自動自清洗濾水器能持續地將江水、河水過濾成適合水電站設備使用的清潔水，以確保水電設備長時間安全可靠的運行。它無論在設計制造技術上還是在實際應用性能上，均超越國內外同類產品。

　　二、特點 ：

　　·過濾面積大，壓力損失小。

　　·過濾清潔度可根據用戶要求制作，從0.01毫米到6毫米。

　　·自動排污可采用差壓控制，定時控制，上、下兩級排污不同時進行。

　　·排污時，排水量較小，不影響濾水器的正常工作。

　　·濾網采用不銹鋼楔形結構，過濾孔為“V”形，使直徑與濾網孔徑接近的顆粒容易通過，過流能力強，不易卡塞，壓力損失小，長期工作不糊網。

　　·過濾元件為數個圓筒濾網沿園周密布，圓筒四周過濾，與目前電站使用的內外雙層濾網結構過濾器比較，過濾面積大，效率高，過濾器體積可以做得較小，便于安裝，便于維修。

　　·過濾器采用二級過濾、排污機構。過濾器的內置欄污柵能將較大的污物如樹枝、泡沫、水草欄住，并由上端排污閥排出。其余的小顆粒物由下端排污閥反沖排出。此外，可根據用戶的要求增設雙刃強力剪刀，將較大的污物剪碎，由上端排污閥排出。

　　·維修清洗時，無需專用起吊設備，只需將濾水器上端螺釘松開便可人力將減速機構抬下，將濾網抬出清洗，維護方便

　　·實現反沖的減速機構采用德國傳動設備有限公司產品，臥式安裝，結構緊湊，輸出力矩大，電機防護等級高，使用壽命長。

　　·兩個排污閥采用進口電動閥門。

　　·電氣控制采用ＰＬＣ 編程控制。



　　三、工作原理：

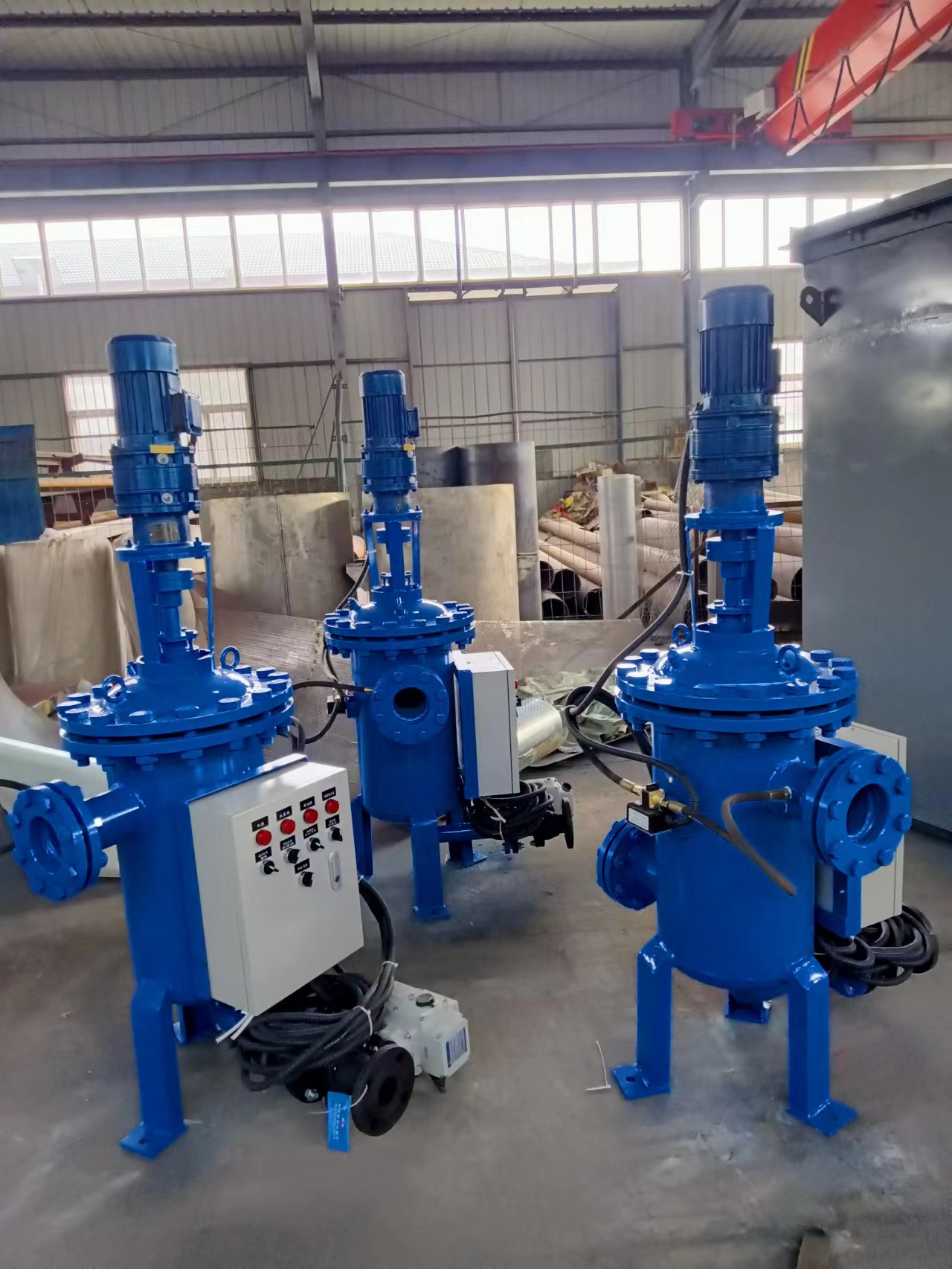

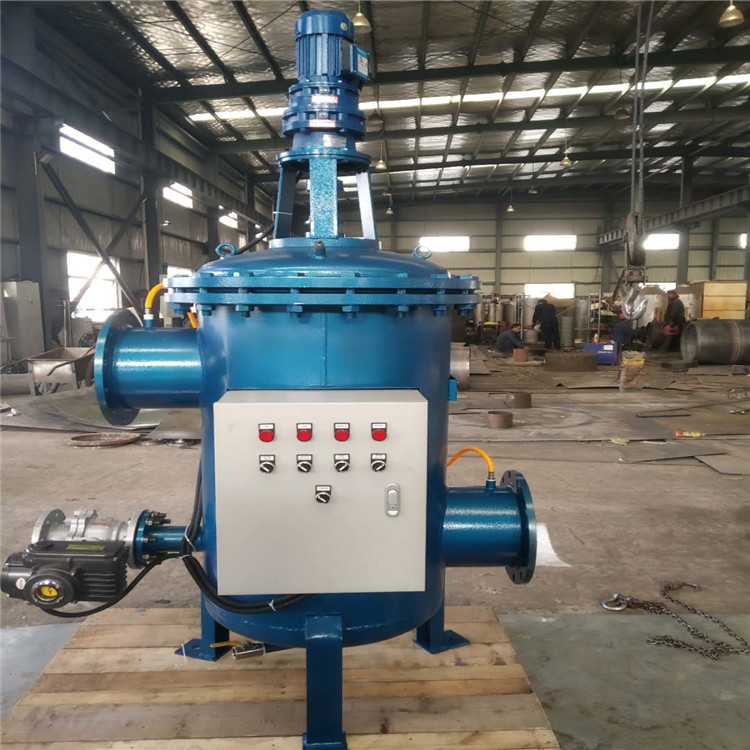

　　FZLQ-M-A全自動自清洗濾水器是由濾水器本體、自清洗機構、二級排污系統以及PLC控制箱組成。濾水器進、出水口之間有一攔污柵板3，攔污柵板上開有數個Φ20--50mm的通孔（此孔起欄污柵作用，孔徑可據水電站所在流域的水質情況定），濾水器的過濾精度從6毫米到0.01毫米，可按不同用戶要求設計制造。

　　工作時，取自自然的江水、河水由濾水器上腔進水口進入，水中的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室內，沙粒可由沖排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器中間的出水口流出。

　　濾水器在線工作時，壓力損失很小，漂浮物從上端排污口定時排出；當濾網表面積聚雜物時，濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置1和上排電動污閥，下排污電動閥先后得電，排污閥與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。排污時，上、下兩排污閥不能同時進行，下排污電動閥可優先動作。

　　DN100以下小口自動濾水器采用單過濾結構，取消了上排污功能，其它部件工作原理與雙排污結構原理相同。

　　濾水器的控制是通過PLC控制箱實現，它具有以下功能：

　　·定時清污：用戶可按運行情況，在0-72（默認6小時）小時內任意設置定時清污時間，當達到設定時，電動裝置啟動，排污閥開啟，濾水器便清污、排污。

　　·差壓清污：用戶可按自己的要求，整定差壓清污的差壓值，當濾水器進、出水口的差壓值高

　　出設定值時，濾水器實現清污、排污工況。

　　·現地手動清污：控制箱上有手動清污按鈕，按下時濾水器便實現手動清污、排污工況。

　　·自檢功能：控制箱還有差壓過高報警，電機故障報警、排污閥故障報警功能。

　　四、技術參數：

　　·公稱壓力：0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa

　　·工作電源：380VAC 50Hz

　　·工作介質：水

　　·壓力損失：0.01-0.12Mpa

　　·過濾精度：0.01-6mm

　　·反沖流量：小于總流量的20%

　　·濾水器及排污閥法蘭標準:HG/20592-2009
